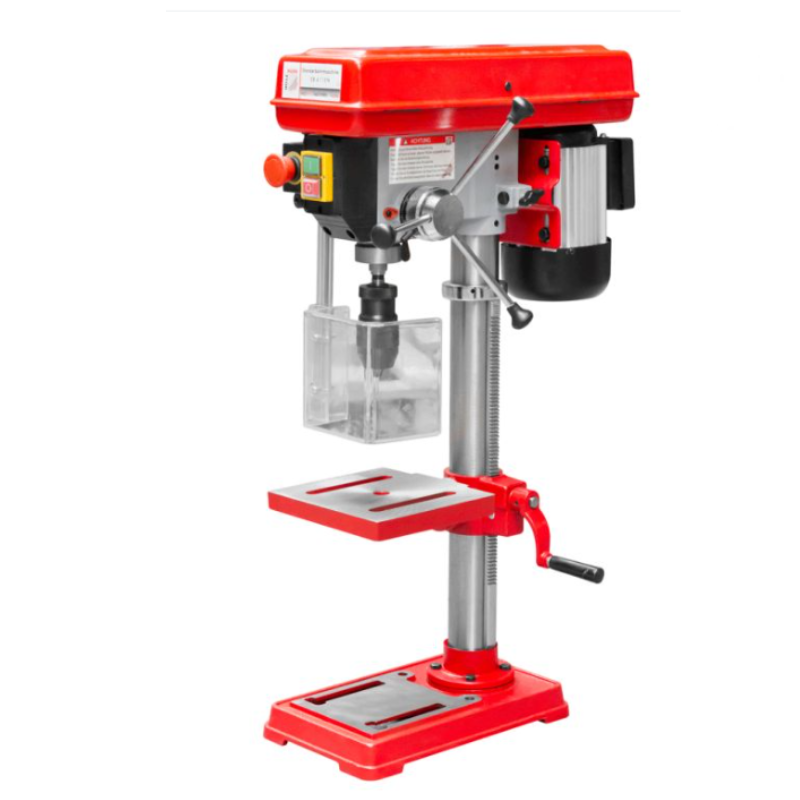

Свердлильний верстат Holzmann SB 4115N

Свердлильний верстат Holzmann SB 4115N

Свердлильний верстат Holzmann SB 4115N — це пристрій, що слугує для формування отворів у деталях із різних матеріалів.

Конструкція порівняно проста, але зроблена добротно та містить усе необхідне для точної та впевненої роботи.

Двигун розрахований на режим S1, що означає брак істотного нагрівання за номінальної потужності навіть упродовж тривалих навантажних циклів.

Редуктор має два ступеневі п'ятиручні шківи для перевстановки ременя, що дає змогу вибрати оптимальну швидкість і забезпечити необхідний обертальний момент.

Піноль шпинделя обладнана нарізним упором-обмежувачем, це простий у настроюванні та точності механізм, що дає змогу встановлювати за допомогою штангенциркуля або просто відраховуючи оберти гайки.

Заготовку розміщують на регульованому чавунному столі. Він повертається навколо горизонтальної осі, переміщається вгору та вниз колоною, а якщо потрібно розмістити велику заготовку, може бути відведений убік розворотом на колоні. У такому разі опорою слугує верхня поверхня підставки верстата, відфрезерована в площину, перпендикулярну осі свердління.

Верстати застосовуються на дрібносерійному виробництві, в інструментальних цехах малих і великих підприємств. Також верстати з успіхом застосовуються в гаражних і ремонтних майстернях.

Одержувані вироби:

Схема оброблення:

	Двигун Асинхронний двигун із захистом класу IP54. Практичний триважільний маховик зі шкалою глибини свердління Захисний екран забезпечує захист оператора від літального стружки та не допускає потрапляння в зону оброблення частин одягу.
	Кнопка автоматического стопа
	Вузол ремінного передавання верстата За вимкненого приводного електродвигуна ремінь просто перекидається у канавку тієї частини шківа, яка має інший діаметр. За таким принципом швидкість обертання шпинделя можна регулювати в діапазоні 450-3000 об/хв.

Макс. діаметр свердління 16 мм

Розмір столу 193x200 мм

Гарантія 24 міс

Напруга 400 В

Хід пінолі 60 мм

Вага брутто 32 кг

Вага нетто 30 кг

Габаритні розміри, ШхДхВ 430х690х260 мм

Потужність двигуна 400 Вт

Хід шпинделя 60 мм

Частота обертання фрезерного шпинделя 200-2500 об хв

Посадковий конус свердлильного шпинделя КМ2 MT2

Макс. відстань між шпинделем і столом 360 мм

Макс. висота 840 мм

Відстань між шпинделем і опорною плитою 525 мм

Діаметр колони 60 мм

Опорна плита 210x350 мм

Виліт 127 мм

Потужність двигуна S6 600 Вт
