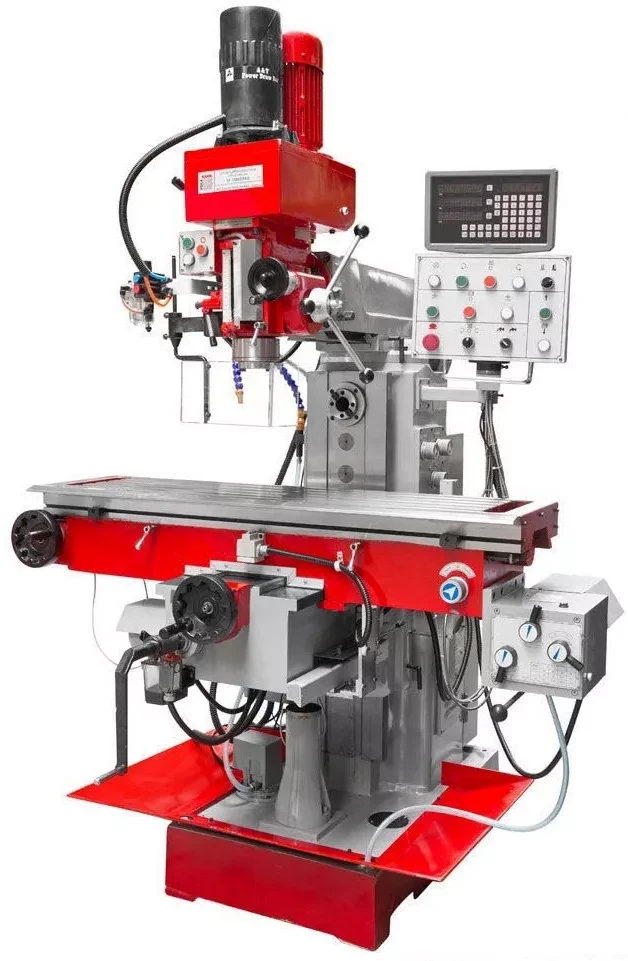

ФРЕЗЕРНЫЙ СТАНОК HOLZMANN BF 1000DRO
НАЗНАЧЕНИЕ:
Фрезерний верстат Holzmann BF1000DDRO призначений для виконання різноманітних фрезерних і свердлильних операцій — оброблення торців, шліфування, свердління отворів, нарізування різі та інше.
Масивна станина гарантує роботу без вібрацій.
Великий прецизійний хрестовий стіл із регульованими клинуватими планками розрахований на тривалі навантаження.
ОБЛАСТ ЗАСТОСУВАННЯ:
Верстати цієї серії застосовуються в невеликих компаніях і ремонтних цехах на виробництвах у всіх галузях промисловості: автомобільній, енергетичній машинобудіві, аерокосмічній, приладобудуванні та інших.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
Автомобільна промисловість
Машинобудування
Інструментальне виробництво
СХЕМИ ПРАБУВАННЯ:
Фрезерування вертикальним шпинделем. Вибір паза на верхній поверхні (пальчикова фреза) | Фрезерування вертикальним шпинделем. Вибір паза на бічній поверхні (дискова фреза) | Фрезерування вертикальним шпинделем. Обробка верхньої поверхні | Фрезерування вертикальним шпинделем. Обробка внутрішнього паза |
Фрезерування вертикальним шпинделем. Оброблення бічної поверхні | Фрезерування вертикальним шпинделем. Оброблення бічної поверхні | Фрезерування вертикальним шпинделем. Оброблення бічної поверхні під кутом | Фрезерування вертикальним шпинделем. Оброблення верхньої поверхні під кутом |
КОНСТРУКТИВНІ ОСОБЛИВОСТІ:
ВЕРТИКАЛЬНАЯ ФРЕЗЕРНАЯ ГОЛОВКА Поворотна на 45 градусів фрезерна головка з можливістю закріплення в будь-якому кутовому положенні | |
Горизонтальний і вертикальний шпиндель із редуктором Вертикальний шпиндель із потужним 2-ступеневим двигуном | |
Важка вібростійка лита конструкція | |
ЗАХИСТНИЙ ШКІР | |
Електрокомпоненти |
ПЕРЕВАГИ Holzmann BF1000DDRO:
Напруга, В.: | 400 В 400 В |
Величина ходу по осі Z | 400 мм |
Макс. діаметр свердління | 50 12 мм |
Макс. продуктивність фрезерування | 30 мм |
Розмір столу | 1370x320 мм |
Потужність двигуна S6 | 3300 Вт |
Гарантійний термін | 24 міс |
Хід пінолі | 120 мм |
Вага брутто | 1585 кг |
Вага нетто | 1490 кг |
Габарити ШхДхВ, мм.: | 1500х1600х2220 мм |
Потужність двигуна, Вт.: | 2200 |
Величина ходу по осі X | 990 мм |
Величина ходу за віссю Y | 300 мм |
Виліт | 0-400 мм |
Розмір T-подібних пазів | 14 мм |
Кут нахилу головки | + - 90° |
макс. відстань між шпинделем і столом | 90-490 мм |
Посадковий конус фрезерного шпинделя | ISO40 |
Потужність горизонтального шпинделя | 2,2 3,3 кВт |
Частота обертання вертикального фрезерного шпинделя | 90-2000 об хв |
Частота обертання горизонтального фрезерного шпинделя | 40-1300 об хв |
Основні | |
---|---|
Виробник | HolzMann |
Користувацькі характеристики | |
Величина ходу по осі X | 990 мм |
Величина ходу по осі Y | 300 мм |
Величина ходу по осі Z | 400 мм |
Вага брутто | 1585 кг |
Вага нетто | 1490 кг |
Виліт | 0-400 мм |
Габарити ШхДхВ, мм.: | 1500х1600х2220 мм |
Гарантійний термін | 24 міс |
Макс. діаметр свердління | 50 12 мм |
Макс. продуктивність фрезерування | 30 мм |
Макс. відстань між шпинделем і столом | 90-490 мм |
Потужність горизонтального шпинделя | 2,2 3,3 кВт |
Потужність двигуна S6 | 3300 Вт |
Потужність двигуна, Вт | 2200 |
Напруга, В.: | 400 В 400 В |
Конус посадочний фрезерного шпинделя | ISO40 |
Розмір Т-образних пазів | 14 мм |
Розмір столу | 1370x320 мм |
Кут нахилу голівки | + - 90° |
Хід пінолі | 120 мм |
Частота обертання вертикального фрезерного шпинделя | 90-2000 об хв |
Частота обертання горизонтального фрезерного шпинделя | 40-1300 об хв |
