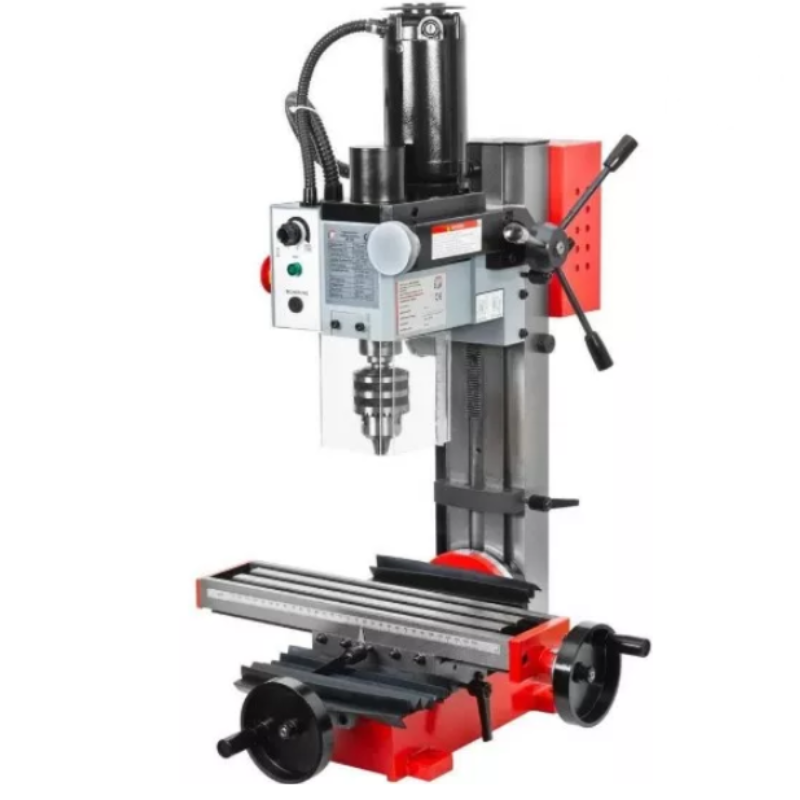

ФРЕЗЕРНИЙ СТАНОК Hozmann BF 16V
ОСОБЕННОСТИ:
Фрезерний верстат BF 16V від австрійського виробника Holzmann створений для оброблення металу. З його допомогою просвердлюють отвори, обробляють торці, шліфують і багато іншого. Хоч пристрій і належить до легкої серії та важить усього 50 кг, але здатний без зупинок пропрацювати впродовж цілої робочої зміни. Завдяки чудовим робочим характеристикам воно використовується в промислових цехах.
НАЗНАЧЕНИЕ:
Верстат Holzmann BF 16V призначений для виконання широкого спектра операцій, що виконуються на вертикальному фрезерному верстаті: фрезерування, свердління, розгортання та розточування отворів. Поздовжній хід столу в цьому верстаті становить 275-640 мм. Зверху колона закінчується напрямними.
ОБЛАСТ ЗАСТОСУВАННЯ:
Верстати цієї серії застосовуються в невеликих компаніях і в ремонтних цехах на виробництвах у всіх галузях промисловості: автомобільній, енергетичній машинобудуванні, аерокосмічній, приладобудуванні.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
Автомобільна промисловість
Машинобудування
Інструментальне виробництво
СХЕМИ ПРАБУВАННЯ:
Фрезерування вертикальним шпинделем. Вибір паза на верхній поверхні (пальчикова фреза) | Фрезерування вертикальним шпинделем. Вибір паза на бічній поверхні (дискова фреза) | Фрезерування вертикальним шпинделем. Обробка верхньої поверхні | Фрезерування вертикальним шпинделем. Обробка внутрішнього паза |
Фрезерування вертикальним шпинделем. Оброблення бічної поверхні | Фрезерування вертикальним шпинделем. Оброблення бічної поверхні | Фрезерування вертикальним шпинделем. Оброблення бічної поверхні під кутом | Фрезерування вертикальним шпинделем. Оброблення верхньої поверхні під кутом |
КОНСТРУКТИВНІ ОСОБЛИВОСТІ:
ВЕРТИКАЛЬНАЯ ФРЕЗЕРНАЯ ГОЛОВКА Поворотна на 45 градусів фрезерна головка з можливістю закріплення в будь-якому кутовому положенні Вертикальна свердлильна головка має висувну піноль, лінійку глубомера, Збоку приводний вал. | |
ГОЛОВКА РИЧАГІ ПЕРЕМИКАННЯ КОРОБКИ ПЕРЕДАВ Усередині колони верстата змонтована коробка передач. На зовнішній частині верстата ми бачимо важелі перемикання коробки передач. | |
ШКАЛА ПОВРОТУ СТОЛА Високоякісний координатний стіл із вимірювальною шкалою | |
КНОПКА АВТОМАТИЧНОГО СТОПА Прозорий захисний короб. |
ДОДАТКОВА КОМПЛЕКТАЦІЯ:
Лещата необхідні для затискання та фіксації заготівки на робочому столі. | |
ПОВРОТНИЙ СТОЛ Поворотний стіл слугує для оброблення заготівки в 4-й осі, за потреби обертання у вертикальному положенні. | |
ІНСТРУМЕНТ Для проведення фрезерних робіт додатково верстат обладнується різальним інструментом (фрези, свердла та ін.) |
Напруга, В.: | 230 В 230 В |
Вага брутто | 68 кг |
Вага нетто | 50 кг |
Габарити ШхДхВ, мм.: | 500х540х700 мм |
Потужність двигуна, Вт.: | 350 Вт |
Хід шпинделя | 180 мм |
Частота обертання фрезерного шпинделя | 0-2500 об хв |
Посадковий конус свердлильного шпинделя | 3 - 13 мм |
Кут нахилу головки | -40° +45° |
макс. відстань між шпинделем і столом | 275-640 мм |
Посадковий конус фрезерного шпинделя | КМ3 MT3 |
Макс. діаметр фрезерування | 30 мм |
Переміщення по осі Z | 180 мм |
Розмір Т-подібного паза | 12 мм |
Хід по осі Y | 100 мм |
Хід по осі Х | 220 мм |
Основні | |
---|---|
Виробник | HolzMann |
Користувацькі характеристики | |
Вага нетто | 50 кг |
Вага брутто | 68 кг |
Габарити ШхДхВ, мм.: | 500х540х700 мм |
Макс. діаметр фрезерування | 30 мм |
Потужність двигуна, Вт | 350 Вт |
Напруга, В.: | 230 В 230 В |
Переміщення по осі Z | 180 мм |
Конус посадочний свердлильного шпинделя | 3 - 13 мм |
Конус посадочний фрезерного шпинделя | КМ3 MT3 |
Розмір Т-образного паза | 12 мм |
Кут нахилу голівки | -40° +45° |
Хід по осі Y | 100 мм |
Хід по осі Х | 220 мм |
Хід шпинделя | 180 мм |
Частота обертання фрезерного шпинделя | 0-2500 об хв |
Макс. відстань між шпинделем і столом | 275-640 мм |
