Компактний і потужний фрезер для майстерень і виробництва

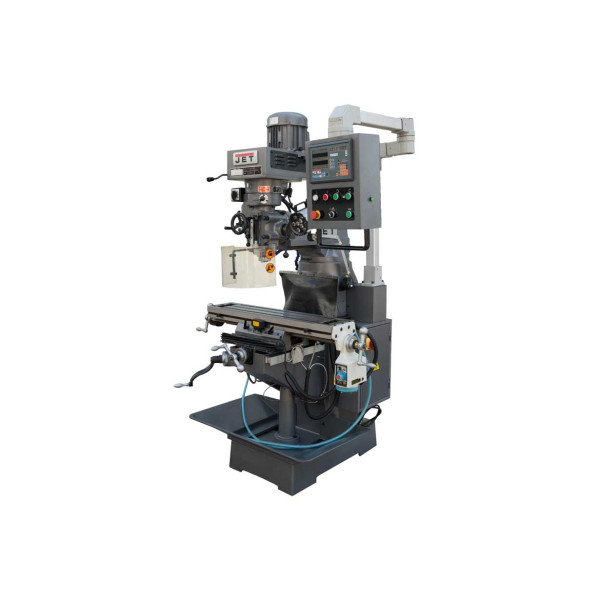

Опис вертикально-фрезерного верстата JET JVM-836 DRO:
- Вертикально-фрезерний верстат JET JVM-836 DRO — це універсальне рішення для високоточного оброблення деталей зі сталі, сплавів, чорних і кольорових металів. Модель обладнана пристроєм цифрової індикації (УЦИ) за трьома осями, що істотно підвищує точність і швидкість виконання операцій.
- Ключова перевага — гарантоване радіальне биття конуса шпинделя не більш ніж 0,01 мм, що забезпечує стабільну якість оброблення навіть за складних режимів фрезерування. Упоральні підшипники шпинделя витримують підвищені навантаження, зберігаючи плавність ходу.
- Верстат має широкий діапазон обертів шпинделя від 66 до 4550 об./хв з 16 швидкостями, що дає змогу адаптувати режими під різні матеріали та типи інструменту. Конус шпинделя — ISO-30 (DIN 2080), зручний для швидкої зміни обладнання.
- Гнучкість налаштувань забезпечується:
- нахилом фрезерної голови вправо/ліворуч на ± 90° і вперед/зворотно на ±45°;
- поворотом і зміщенням консолі;
- можливістю роботи в правому та лівому напрямку обертання шпинделя.
- Для зручності роботи передбачена вбудована система підведення СОЖ, механічне гальмо шпинделя та шліфовані напрямні з регульованими клинуватими планками.
- JET JVM-836 DRO — це оптимальний вибір для майстерень, дослідних центрів та виробництв, де потрібне поєднання компактності, потужності (2,2 кВт) і високої точності обробки.
Технічні характеристики вертикально-фрезерного верстата JET JVM-836 DRO:
- Живлення від мережі напругою 400 В
- Потужність вертикального двигуна 2200 Вт.
- Макс. діаметр свердління (сталь): 20 мм
- Максимальний діаметр свердління з автоподаванням у сталі 16 мм, чавуні 20 мм.
- Максимальний діаметр торцевої фрези 100 мм, кінцевої фрези 20 мм.
- Частота обертання шпинделя регулюється, має 16 швидкостей від 66 до 4550 об/хв.
- Хід пінолі 127 мм, діаметр пінолі 85,75 мм.
- Шпиндельний конус ISO-30 (DIN2080).
- Шомпол M13.
- Автоматичне подавання пінолі: 0.04, 0.08, 0.15 мм/об.
- Поворот вертикальної голови ± 90°, нахил уперед/зворотно ±45°.
- Відстань від вертикального шпинделя до стола 50 — 356 мм, шпіндель — стійка 133-400 мм.
- Поворот хобота ±90°.
- Стіл 905×200 мм. Хід по осі X 640 мм, по осі Y 240 мм, по осі Z 355 мм.
- Максимальне навантаження 250 кг.
- Ширина Т-пазів 16 мм.
- Відстань між пазами 64 мм.
- Кількість Т-пазів — 3 шт.
Комплектація
Затискна тяга М12. Регульований упор глибини свердління. Захисний екран із кінцевим вимикачем. Автоматичне подавання стола по осі X. Централізована система змащення столу. Система підведення СКЛАД. Піддон для збирання стружки.
