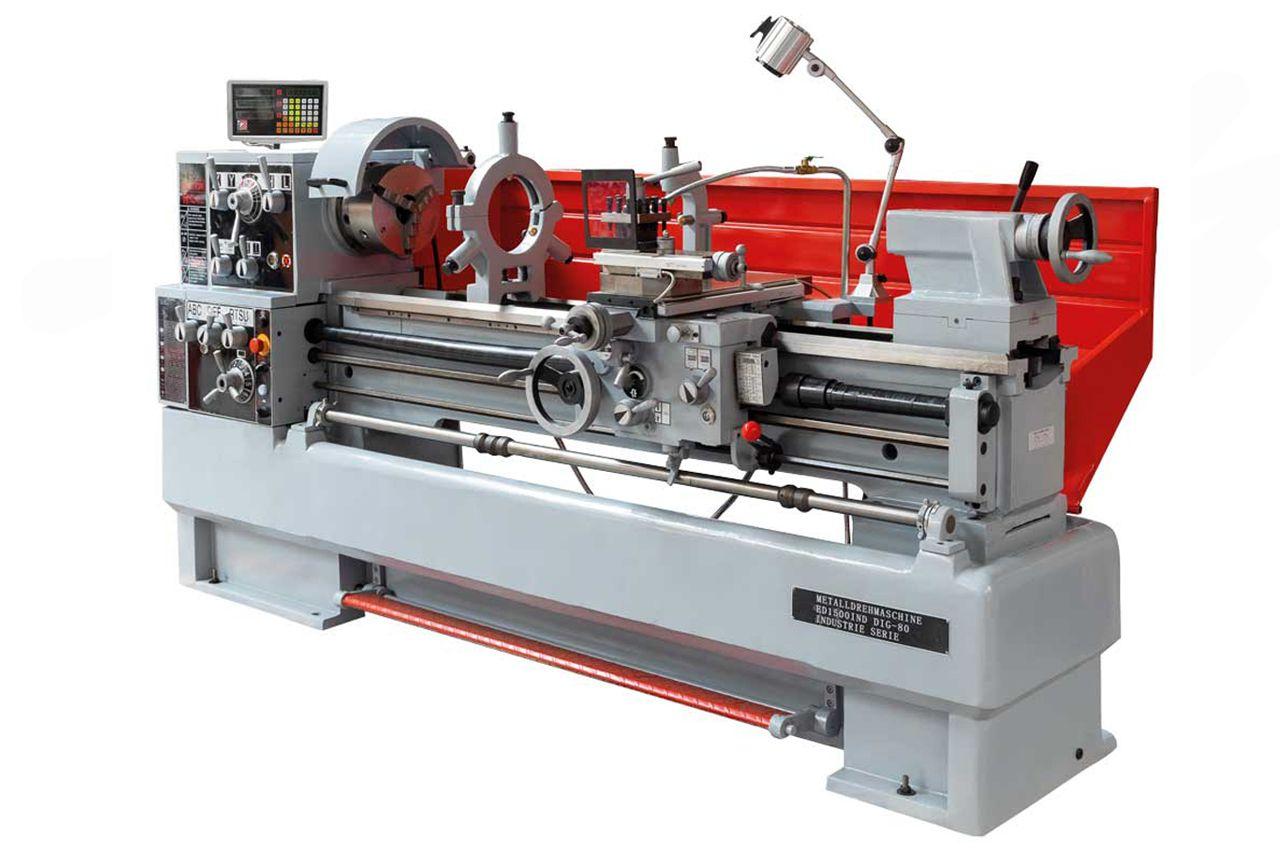

Токарний станок Holzmann ED 1500INDIG-80

855 470 ₴

  • Немає в наявності
  • Код: ED1500INDIG80_400
Токарний станок Holzmann ED 1500INDIG-80
Токарний станок Holzmann ED 1500INDIG-80Немає в наявності
855 470 ₴
+380 (50) 789-06-36
  • +380 (98) 252-31-15
+380 (50) 789-06-36
  • +380 (98) 252-31-15
повернення товару протягом 14 днів за домовленістю

Токарний станок Holzmann ED 1500INDIG-80

Токарний верстат Holzmann ED 1500INDIG-80  зовнішнє та внутрішнє торання циліндричних, фасонних і конічних деталей, а також свердління, нарізання різі та інші токарні операції з металу. Відстань між центрами 1500 мм і діаметр обточування до 690 мм дають змогу працювати з досить великими заготовками. Двигун потужністю 5,5 кВт (3 фази) забезпечує 12 швидкостей обертання шпинделя в діапазоні 25-2000 об/хв.

Для максимального контролю та точності оброблення верстат обладнаний цифровою індикацією за 3 осями. Автоматичне поперечне та поздовжнє подавання збільшують швидкість і продуктивність роботи.

Особливості токарного верстата Holzmann ED 1500INDIG-80

  • Відстань між центрами — 1500 мм
  • Максимальний діаметр точування — 460 мм із мостом і 690 мм без знімного моста
  • Потужність двигуна — 5,5 кВт
  • Живлення від трифазної мережі
  • Цифрова індикація по 3 осями
  • 12 швидкостей обертання шпинделя в діапазоні 25-2000 об/хв
  • Автоматичне поздовжнє та поперечне подавання
  • Нарізання широкого діапазону різі
  • Редуктор зі шліфованими, загартованими шестернями в олійній ванні
  • Високочастотне загартування шестерень коробки-підач
  • Професійний шпиндель із кріпленням Camlock D8
  • Отвір шпинделя — 80 мм
  • Регулювання задньої бабки для точення конусів
  • Знімний міст для оброблення великих заготівок
  • Регулювання напрямних за допомогою клинових стрижнів
  • Зручна, інтуїтивно зрозуміла панель керування
  • Ножні гальма
  • Кнопка аварійного вимкнення
  • Система охолодження
  • Галогенне освітлення робочої зони
  • Масивна лита чавунна станина з високою жорсткістю
  • Сертифікація СЕ
  • Гарантійний термін — 12 місяців.
Токарный станок Holzmann ED 1500INDIG-80 15

коробка передач

Усі шестерні механізму подач мають високочастотне гартування HRC59.63 і вирізняються високою зносостійкістю.

Токарный станок Holzmann ED 1500INDIG-80 16

Задня бабка

Пристосування для кріплення заготовки (під час оброблення в центрах), або для кріплення інструментів, як-от позначник, плашка під час нарізування різі; свердл або свердлильного патрона під час свердління отворів.

Токарный станок Holzmann ED 1500INDIG-80 17

Індикація

Комплектація токарного верстата Holzmann ED 1500INDIG-80

До комплекту постачання входять:

  • Система охолодження
  • Галогенна лампа
  • 3-кулачковий патрон Ø250 мм
  • 4-кулачковий патрон Ø250 мм
  • Планшайба 350 мм
  • Редукційна втулка
  • Різьбарвний механізм
  • Змінні шестерні
  • Керований і нерухомий люнети
  • 4-позиційний тримач інструмента
  • Центрувальні наконечники
  • Захисний кожух
  • 2 обертові центру MK3.

Часті питання

Відповіді на питання допоможуть краще розібратися в особливостях вибору й експлуатації токарних верстатів.

Які типи токарних верстатів є?

Токарні верстати класифікують на:

  • Універсальні — дають змогу виконувати широкий спектр операцій
  • Револьверні — з револьверною головкою, на якій можна закріпити відразу кілька інструментів. Використовуються в серійних виробництвах
  • Карусельні — шпиндель розташований вертикально, а заготівка лежить на горизонтальній обертовій планшайбі. Це дає змогу обробляти деталі з великим діаметром
  • Багатошпиндні автомати та напівавтомати — мають кілька шпинделей, що дає змогу одночасно обробляти кілька заготівок
  • ЧПУ — всі рухи інструмента та подавання заготівки керуються комп'ютерною програмою.

Яка роль рухомого та нерухомого центрів у токарному верстаті?

Основна роль центрів — підтримка заготівки з боку задньої бабки, щоб запобігти її прогинанню, вібрації та забезпечити співвідношення оброблення. Нерухомий центр утримує заготівку, а заготівка обертається навколо нього. Їх частіше використовують для повільного обертання або за невеликих навантажень. Рухомий (обертовий) центр має вбудовані підшипники та обертається разом із заготовкою. Це усуває тертя між центром і заготовкою, усуваючи потребу змащування, і дає змогу працювати на високих швидкостях і з великими навантаженнями.

Що таке гітара-подач токарного верстата?

Гітара-подач — це набір змінних шестерень, що встановлюються між шпинделем верстата та коробкою поач (або безпосередньо до ходового гвинта). Через зміну комбінації цих шестерень оператор може змінювати передавальне число, отже, і крок нарізування різі.

Які типи патронів використовуються на токарних верстатах?

На токарних верстатах використовується кілька типів патронів:

  • Трикулачковий самоцентрувальний — зручний для швидкого закріплення циліндричних або шестигранних заготівок, але не дає змогу затискати несиметричні деталі
  • Чотирикулачковий із незалежним переміщенням кулачків — дає змогу затискати несиметричні заготовки, а також точно центрувати деталі. Мінус — процес затискання займає більше часу, оскільки кожен кулачок потрібно налаштовувати окремо
  • Цанговий — для затискача пруткового матеріалу малого діаметра та тонкостінних деталей.

Що таке поперечне та поздовжнє подавання на токарному верстаті?

Поздовжнє подавання — це рух інструмента вздовж осі обертання заготівки, а поперечна — рух інструмента перпендикулярно осі.

Технічні характеристики

Швидкість шпинделя 25-2000 об/хв

Макс. Діаметр оздоблення над столом 460 мм

Конус хвостової шафи (pinola) KM4

Діаметр повороту над супортом 274 мм

Діаметр повороту в столі 680 мм

Висота центрів 230 мм

Поздовжнє подавання 0,031 — 1,7 мм/переверт

Поперечне подавання 0,014-0784 мм/переверт

Діаметр отвору шпинделя 80 мм

Метрична різь 0,1-14 мм

Дюймова різь 2-12 витків на дюйм

Tailstock Penola Stroke 125 мм

Цифрові пристрої відбиття для трьох осей

Розмір різця 20x20 мм

Напруга 400 В

Гарантувати 24 місяці

Вага 2060 кг

Потужністю 7,7 кВт

Загальні розміри 1120x2800x1730 мм

Відстань між центрами 1500 мм

Шпиндельний конус KM6

Характеристики
Основні
ВиробникHolzmann
Діаметр отвору шпинделя80 мм
Відстань між центрами1500 мм
Параметри мережі
Напруга400 В
Користувальницькі характеристики
Дюймова різьба2 – 112 витків на дюйм
Поздовжня подача0,031 – 1,7 мм/переверт
Поперечна подача0,014-0,0784 мм/переверт
Висота центрів230 мм
Метрична різьба0,1 – 14 мм
Загальні розміри1120x2800x1730 мм
ШВИДКІСТЬ ШПИНДЕЛЯ25-2000 об/хв
Розмір різця20x20 мм
Потужністю7,7 кВт
Цифрові пристрої відбиттядля трьох осей
Макс. Діаметр оздоблення над столом460 мм
Шпиндельний конусKM6
Діаметр повороту в столі680 мм
Діаметр повороту над супортом274 мм
Tailstock Penola Stroke125 мм
Конус хвостової шафи (pinola)KM4
Гарантувати24 місяці
